南水北调中线干线天津外环河出口闸工程自西黑山途径保定市的徐水、容城、雄县、高碑店,廊坊市的固安、永清、霸州、安次,天津市的武清、北辰、西青,共十一个区县到达天津外环河,以双孔和三孔地下有压箱涵为主,全长155.352公里,设计流量为50立方米每秒,加大设计流量为60立方米每秒,设计年调水量8.6亿立方米。2008年动工,2013年竣工并试充水试验,2014年12月正式通水。目前,天津干线已经通水运行600天,累计向天津市供水约9.15亿立方米,水质达标,输水平稳。

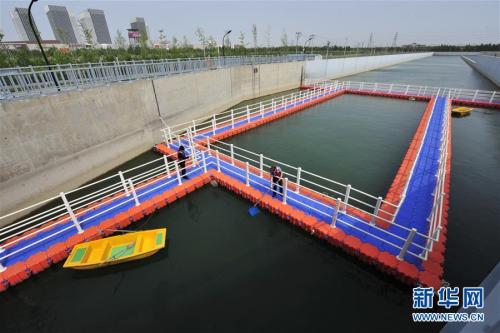

  “天津干线工程终点”工程——中线干线天津外环河出口闸工程,工程位于外环河西200米处,担负着向天津市输水的重任。

  中线干线天津外环河出口闸工程于2009年3月1日开工建设,工程设计输水流量18立方米/秒,加大输水流量28立方米/秒。工程为Ⅰ等工程,主要建筑物均为1级建筑物。工程位于天津市城市防洪圈内,其防洪标准与天津市区防洪标准一致,为200年一遇。

  出口闸上游接2孔3.6×3.6米有压箱涵,下游接市内配套工程曹庄泵站前池。出口闸全长72.5米,由进口渐变段、闸室段、出口扩散段、保水堰段四部分组成,正常运行水位为0.00米,正常运行高水位为2.60米,事故水位5.25米。出口闸厂区占地23.7亩。(中国南水北调)

  进口渐变段长15米,为2孔3.6×3.6米钢筋混凝土箱涵,进口底板高程-5.6米,出口底板高程-4.10米。顶板、边墙厚均为0.55米,中隔墙厚由0.45米渐变到1.10米,底板厚0.65米。

  闸室段长15米,宽11.3米,为2孔3.6×3.6米钢筋混凝土结构,其中箱涵段长2.95米,开敞闸室段段长12.05米。

  出口扩散段长26米,扩散角度20.360,两侧采用C30钢筋混凝土扶臂式挡土墙,墙顶高程5.75米,底板顶高程为-4.10~-3.10米,底板厚1.2米,底板宽12.5米,扶臂厚0.5米,底板下设直径0.8米的钢筋混凝土灌注桩,间距2.5×2.4米,桩长17.0米。

  保水堰段长16.5米,堰顶高程为-1.0米,既能保证天津干线有压箱涵在泵站前池低水位的情况下有一定的淹没深度,又能在输水系统停水或泵站前池检修时,起到保水的作用。保水堰宽27.6米,长6.50米,为C30钢筋混凝土实用堰。保水堰底板下设直径0.6米的钢筋混凝土抗拔灌注桩,间距2.5×3.0米,桩长6.5米。
